Atuador Pneumático Rotativo e Linear

Atuador Pneumático - Rotativo e Linear

Os Atuadores Pneumáticos modelos rotativos e lineares “JEFFERSON” tipo cremalheira e diafragma, são projetados para uso com válvulas rotativas dos tipos borboleta, esfera, macho, venezianas (dampers), globos, gavetas, com projeto compacto, cremalheira nas versões dupla ação (DA) e retorno por mola (RM).

A Jefferson comercializa Atuador Pneumático, modelo Pinhão Cremalheira, tipo rotativo, com acionamento dupla ação e retorno Mola. Os Atuadores Pneumáticos são utilizados em Válvula Esfera, Válvula Borboleta, Válvula Macho e Venezianas. Sua construção é robusta e a manutenção é simples de ser executada. Suas partes são compostas de um corpo em alumínio estruturado, pistões e tampas em alumínio injetado. O pinhão é forjado e usinado e seus guias internos são em plásticos com anéis O´rings, buna-N ou Viton.

As principais características de um Atuador Pneumático é o torque linear, que pode variar de acordo com o tamanho do atuador. Pode ser entre 9Nm a 22.000Nm, com uma pressão de Ar comprimido de 6 bar.

O giro de um Atuador Pneumático Rotativo é de 0° a 90° para válvulas Borboleta, Macho e esfera, e para veneziana ¼ de volta e para válvula de três vias, os giros são de 0 a 180°.

O Atuador Pneumático cremalheira pode trabalhar com pressão de ar comprimido até 8 bar, são lubrificados de fábrica com long life, não precisam de manutenção, suportam uma temperatura de trabalho de -20°C até 150°C. O Pinhão é tipo anti Blow, que facilita a montagem e não cria resistência nas extremidades, aumentando a vida útil do Atuador Pneumático. O acoplamento é padrão ISO e para conexão da válvula solenoide é padrão NAMUR, no encaixe do pinhão o Atuador possui um indicador de posição confeccionado em plástico.

Tecnologia dos Atuadores Pneumáticos

O Atuador Pneumatico da “JEFFERSON” foi desenvolvido e projetado incorporando a mais recente tecnologia fabril e materiais selecionados para atender as mais diversas aplicações, proporcionando excelente desempenho, longa vida útil e segurança operacional no acionamento de válvulas industriais.

Tamanho dos Atuadores Pneumáticos

Atuadores Pneumaticos Rotativo estão disponíveis em 14 tamanhos diferentes nas versões dupla ação (DA) e retorno mola (RM), com projeto construtivo em conformidade com as normas ISO 5211, DIN 3337 e VDI/VDE 3845 NAMUR, para intercambiabilidade de produtos e fácil montagem de válvulas solenoides, chaves de fim de curso e outros acessórios padronizados.

Atuador Pneumático - Conheça as vantagens

Os benefícios de um Atuador Pneumático provêm de sua simplicidade. A maioria dos atuadores pneumáticos de alumínio, tem uma pressão máxima de 150 psi com tamanhos de furo que variam de ½ a 8 pol., O que se traduz em aproximadamente 30 a 7.500 libras de força. Um atuador pneumático construido em aço têm uma pressão máxima de 250 psi com tamanhos de furos variando de ½ a 14 in., E geram forças variando de 50 a 38,465 lbf.

• Os Atuadores Pneumáticos geram movimento linear preciso fornecendo precisão, por exemplo, dentro de 0,1 polegadas e repetibilidade dentro de 0,001 polegadas. O mesmo acontece com atuadores pneumaticos rotativos.
• Aplicações típica de atuador pneumático envolve áreas de temperaturas extremas. Um intervalo de temperatura típico é de -40 ° F a 250 ° F. Em termos de segurança e inspeção, usando ar, um atuador pneumático evita o uso de materiais perigosos. Eles atendem aos requisitos de proteção contra explosão e segurança da máquina porque não criam interferência magnética devido à falta de motores.
• Nos últimos anos, a pneumática tem visto muitos avanços em miniaturização, materiais e integração com monitoramento eletrônico e de condições. O custo dos atuadores pneumáticos é baixo em comparação com outros atuadores. De acordo com a Bimba Manufacturing, por exemplo, o Atuador Pneumático médio custa US $ 50 a US $ 150. Os Atuadores Pneumáticos também são leves, exigem manutenção mínima e possuem componentes duráveis ​​que tornam a pneumática um método econômico de movimento linear.

Desvantagens de um Atuador Pneumático

• Perdas de pressão e compressibilidade do ar tornam o Atuador Pneumático menos eficiente do que outros métodos de movimento linear. As limitações de compressão e entrega de ar significam que as operações com pressões mais baixas terão forças mais baixas e velocidades mais lentas. Um compressor deve executar pressão de operação contínua mesmo que nada se mova.
• Para ser verdadeiramente eficiente, um atuador pneumático deve ser dimensionados para um trabalho específico. Portanto, ele não pode ser usado ​​para outras aplicações. Controle preciso e eficiência requer reguladores proporcionais e válvulas, mas isso aumenta os custos e a complexidade.
• Mesmo que o ar esteja facilmente disponível para ser usado no Atuador Pneumático, ele pode ser contaminado por óleo ou lubrificação, levando ao tempo de inatividade e manutenção. As empresas ainda precisam pagar por ar comprimido, tornando-se um consumível, e o compressor e as linhas são outro problema de manutenção.

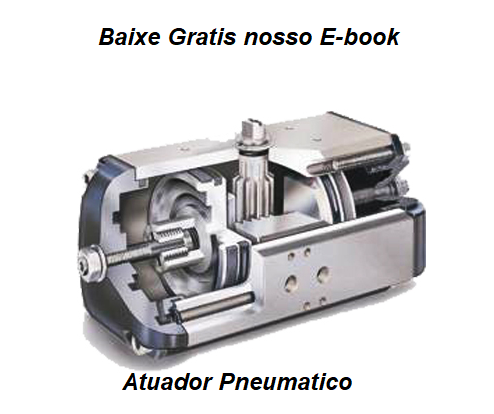

Assista o video que demonstra atuador Pneumatico rotativo para válvulas , e baixe nosso e-book com informações detalhadas sobre Atuador pneumatico:
