Os tipos de conexão de bobina mais comumente usados:
1: DIN EN 175301 (Padrão para válvula solenóide) bobina; 2: Bobina solenóide Metri-Pack; 3: Bobina solenóide com duas linhas principais; 4: Deutsch (DT04-4P) de bobina solenóide; 5: ISO / DIN43650 da bobina de solenoide; 6: linhas de bobina solenóide com tubo protegido
As bobinas de solenóide para válvula hidráulica são frequentemente equipadas com conectores ISO / DIN43650 da classe de proteção IP65, portanto, há uma variedade de outros tipos de conectores (plugues ou fios) para atender a diferentes requisitos, especialmente para necessidades de maquinário de engenharia. O conector de fio (plugue ou fios) para bobina listado abaixo geralmente pode alcançar classe de IP67. No entanto, os usuários devem observar que para evitar que a água entre na luva de isolamento do fio da bobina e no espaço entre as linhas de metal.
Um aparelho para gerar energia eletromagnética. Há coincidir com o enrolamento condutivo seu poder ferido ao redor do lado de fora da bobina, quando energizado a bobina tem uma corrente com recurso magnético como um ímã, também chamado de bobina solenóide (ou eletroímã).
A forma da bobina é produzida principalmente em formato retangular para tornar o núcleo mais facilmente magnetizado. Além disso, para desmagnetizar o solenóide quando a energia elétrica é desligada imediatamente, a desmagnetização de material mais rápido, como ferro macio ou aço silício, é freqüentemente usada, este solenóide com força magnética quando energizado e não é magnético se desenergizado. Solenóide bobina (eletroímã) tem uma gama extremamente ampla de aplicações na indústria, devido à sua invenção também permite que a potência do gerador foi muito melhorada.
Estrutura da Bobina da Válvula Solenóide:
A bobina da válvula solenóide é composta por voltas, conector de força e invólucro de ferro.
A bobina é normalmente coberta por materiais plásticos através de uma máquina de injeção plástica.Alguns fabricantes estão usando a tecnologia de adicionar 30% de fibras de vidro em materiais plásticos para aumentar a rigidez das bobinas. Para que as voltas gerem uma força magnética para formar um circuito de loop e recebam uma relutância magnética menor, as voltas devem ter uma espessura considerável do garfo magnético externo e usar ferro puro elétrico que requer boa permeabilidade, baixo magnetismo residual.
Garfo magnético interno para característica de bobina:
Melhores propriedades magnéticas, mas devido a diferentes coeficientes de expansão térmica para ferro e plásticos, uma fenda é facilmente gerada durante o processo de expansão e contração.
Garfo magnético externo para característica de bobina:
melhor desempenho térmico e pode proteger a bobina para reduzir danos mecânicos, mas menos segurança e conveniência do que o tipo interno para operação de campo hidráulico.
É proporcional à corrente através dos giros e voltas da bobina da força e números eletromagnéticos.Fio de cobre grosso, o número de voltas aumenta, uma força eletromagnética grande será capaz de obter sob mesma voltagem e corrente, é claro, o preço será maior para maior o volume das bobinas de válvula .
Bobina Solenóide Fonte de Alimentação AC-DC: A
Jefferson está oferecendo as bobinas de válvulas solenóides em CC: 12V, 24V e CA: 110 (115) V ~ 220 (230) V para vários requisitos do cliente e voltagem personalizada como DC: 6V, 20V, 30V , 72V está disponível. Todas as bobinas de válvulas solenóides da Jefferson com a mesma potência em diferentes voltagens, com as mesmas dimensões de instalação para troca e substituição para outras marcas.
A maioria das válvulas de cartucho são usadas em máquinas móveis hidráulicas, a fonte de alimentação vem da bateria primeiro, geralmente em torno de 24 Vcc. Mas a tensão será maior quando o gerador acionado pelo motor de combustão interna carrega a bateria, alguns até mais do que 28V DC, mas também pode trazer alguma corrente CA, que poderá levar em consideração a resolução de problemas enquanto uma bobina de válvula solenóide partido.
Temperatura de operação, temperatura ambiente e isolamento Classe de bobina solenóide:
Quando uma bobina solenóide funciona, além da corrente adotada em apenas zero ponto zero segundos têm poder para empurrar armadura fazendo alguma ação mecânica, o resto do tempo toda a sua conversão de energia para aquecer, portanto, a temperatura mais alta é inevitável (para não mencionar que a bobina da válvula solenóide pode continuar a trabalhar com 100% do sistema de trabalho).

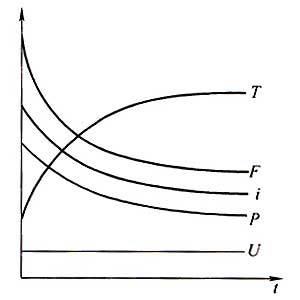

t: tempo; T: temperatura; F: Força Eletromagnética; i: Corrente Elétrica; P: Potência; U: tensão
À medida que a diferença de temperatura entre a bobina e o meio ambiente aumenta, mais e mais radiação de calor. Para um determinado ponto de temperatura, o aquecimento e o resfriamento mantêm o equilíbrio, portanto, a temperatura da bobina não aumenta mais.
A temperatura de equilíbrio depende das condições térmicas, por um lado - o tamanho da área da superfície da bobina, coeficiente de transferência de calor; Por outro lado, dependendo da temperatura do ambiente circundante.
Porque a temperatura de equilíbrio da bobina de trabalho contínua atinge facilmente 100 ℃ enquanto a válvula solenóide é energizada, portanto, a classificação de isolamento da bobina de pelo menos classe F, que é a temperatura máxima 155 ℃, também usou o nível H e o estágio N, o máximo a temperatura foi de 180 ℃ e 200 ℃. Em vista da bobina pode atingir temperaturas muito altas, portanto, para considerar as boas medidas de proteção para evitar o contato com a bobina e pessoal de operação devido a queimaduras.
Tensão e corrente de operação:
Existem padrões de bobina de válvula , a tensão da bobina deve ter tensão de entrada de ± 10% de desvio.
Mas deve-se notar, porque a força eletromagnética é proporcional à corrente através da bobina eletromagnética, e a resistência da bobina aumenta à medida que a temperatura sobe, a corrente de operação diminuirá e levará ao declínio da força eletromagnética. Portanto, para manter a operação normal da tensão de entrada e temperatura ambiente dentro da área de trabalho da bobina mostrada abaixo.
Um pouco diferente para cada fabricante de bobina de válvula não é necessário dizê-lo. Por outro lado, a tensão insuficiente, a bobina ainda pode operar em temperaturas ambiente mais baixas, mas não pode funcionar corretamente quando a temperatura ambiente sobe.
Proteção Contra Surtos de Tensão Reversa:
Quando a bobina da válvula solenóide é energizada, a corrente está aumentando gradualmente devido aos efeitos de indutância da bobina. A indutância da bobina começa a aumentar enquanto o movimento da armadura da bobina leva a um declínio da corrente através da bobina em um curto espaço de tempo, após o término do curso da armadura, a corrente é gradualmente aumentada novamente até atingir um valor estável.
Quando a bobina é desenergizada, a corrente foi subitamente cortada, há um choque de alta voltagem reversa causado pela mudança do campo magnético. A tensão nesse valor atinge 20 vezes mais que a tensão nominal, é provável que danifique a camada de isolamento da bobina.
Por favor, preste especial atenção que a bobina eletromagnética geral é não-polar, mas existe uma polaridade desde então com um diodo interno. A fiação deve ser conectada de acordo com a indicação dada de polaridade, caso contrário, causará uma corrente de curto-circuito através do diodo, queimando a bobina da válvula solenoide por último.
Causas de falha e medidas preventivas:
Ao contrário do movimento mecânico, não há desgaste do movimento de elétrons. Em teoria, a bobina eletromagnética (solenóide) deve ter vida ilimitada. Mas na verdade, há sempre o dano, mas também como uma das principais falhas da válvula solenóide. As razões são as seguintes:
1- Danificado pelo impacto súbito e apropriado.
2- Se for mais apertado da porca de fixação da bobina, pode resultar em pequenas fissuras na camada plástica da bobina.
3- A luva da armadura é corroída para expandir, danificará a bobina da camada plástica. Portanto, existem dois O-rings frequentemente instalados nos dois lados da bobina para evitar a infiltração de água entre a bobina e a manga.
4- O plugue de conexão de fio ISO / DIN43650 é usado principalmente em válvulas hidráulicas, mas existe um pequeno espaço entre os pinos de metal e o elemento de plástico. Se a vedação de borracha do plugue não estiver instalada corretamente ou faltando, a água pode entrar dentro da bobina através do pequeno espaço, especialmente se a válvula for usada no ambiente ao ar livre.
5- A bobina irá gerar calor quando a válvula estiver em operação. O ar se expandirá entre as curvas e se libertará das fendas entre a linha de entrada e a carcaça de plástico e outra fenda. Quando a válvula solenóide não funciona e esfria, a pressão interna é reduzida, o ar será inalado para a bobina.Isso é chamado de fenômeno de "respiração" da bobina. Isso permitirá que o vapor de água na bobina possa levar à corrosão. Alguns fabricantes de bobinas de válvulas começaram a usar bobinas planas de fio de cobre, a fim de reduzir o espaço entre as linhas.
6- Devido ao envelhecimento por corrosão e isolamento a alta temperatura, o fio da bobina de curto-circuito ocorre entre os círculos de giro. Uma pequena quantidade de curto-circuito entre a linha de cobre, o solenóide pode ainda funcionar. No entanto, com o aumento do número de curto-circuito na bobina, a resistência da bobina é reduzida, a corrente através da bobina sobe. Curto-circuito entre as voltas da linha causará calor anormal nos pontos, aceleração de dano.
Para todos os casos acima, as melhores medidas preventivas: medir regularmente a resistência da bobina. Se a resistência de uma bobina diminuiu de 15% a 20% do normal, certamente não é mais para um longo uso. Mesmo que a máquina funcione, é melhor substituí-la o mais cedo possível. Deve-se notar que a resistência da bobina muda com a temperatura, este fator deve ser levado em consideração durante a medição da bobina.
O controlador programável mais avançado PLC pode monitorar a corrente de saída em cada porta de saída. Se a temperatura ambiente puder ser detectada e com algoritmos apropriados, o pré-alarme de dano da bobina pode ser alcançado.
Padrões de proteção da bobina :
Água, particularmente impurezas e solventes químicos da água são fatores fatais para as bobinas.Portanto, o padrão de IEC144 e DIN40050-9 fornece uma prova d'água e poeira.
IP65: O requisito da classe de proteção é evitar a entrada de poeira e a bobina pode suportar o impacto de jatos de água de baixa pressão a partir do exterior nos 3m.
IP67: O requisito da classe de proteção é evitar a entrada de poeira e a bobina pode ser imersa em águas profundas lm 30min sem qualquer dano.
IP69K: O requisito da classe de proteção é evitar a entrada de poeira, e a bobina pode suportar alta pressão a uma distância de 10 ~ 15cm (10MPa) em alta temperatura (80 ℃) e impactada por uma coluna de detergente misto.
