Válvula borboleta
Uma válvula borboleta é uma válvula de movimento rotacional de um quarto de volta, usada para parar, regular e iniciar o fluxo.
A válvula borboleta, abre facil e é super rapida para abrir. Uma rotação de 90 ° da alça fornece um fechamento completo ou abertura da Válvula Borboleta. As válvulas borboleta grandes são geralmente equipadas com uma chamada caixa de engrenagens, onde o volante por engrenagens é conectado à haste. Isso simplifica o funcionamento da Válvula Borboleta, mas à custa da velocidade.
Tipos de válvulas borboleta
As válvulas borboleta têm um corpo circular curto, um disco redondo, sedes metal com metal ou macias()EPDM, BUNA N, VITON, Teflon), rolamentos do eixo superior e inferior e uma caixa de vedação. A construção de um corpo de válvula borboleta varia. Um projeto comumente usado é o tipo wafer que se encaixa entre dois flanges. Outro tipo, o projeto de lug wafer, é mantido no lugar entre dois flanges por parafusos que unem os dois flanges e passam por orifícios no revestimento externo da válvula. As válvulas borboleta estão disponíveis até mesmo com extremidades flangeadas, roscadas e soldadas a topo, mas não são aplicadas com frequência.
A válvula borboleta possui muitas vantagens sobre a válvula gaveta, globo, obturador e esfera, especialmente para aplicações de válvulas grandes. A economia de peso, espaço e custo são as vantagens mais óbvias. Os custos de manutenção geralmente são baixos porque há um número mínimo de peças móveis e não há bolsões para reter os fluidos, normalmente a manutenção da Valvula Borboleta é a troca da sede , que pode ser em EPDM, VITON, BUNA N, Teflon e Silicone.
As válvulas borboleta são especialmente adequadas para o manuseio de grandes fluxos de líquidos ou gases em pressões relativamente baixas e para o manuseio de lamas ou líquidos com grandes quantidades de sólidos suspensos.
A válvulas borboleta, normalmente construídas com base no princípio de um amortecedor de tubo. O elemento de controle de fluxo é um disco de aproximadamente o mesmo diâmetro que o diâmetro interno do tubo adjacente, que gira em um eixo vertical ou horizontal. Quando o disco fica paralelo à tubulação, a válvula está totalmente aberta. Quando o disco se aproxima da posição perpendicular, a válvula é fechada. As posições intermediárias, para fins de estrangulamento, podem ser fixadas no lugar por dispositivos de travamento da alça.

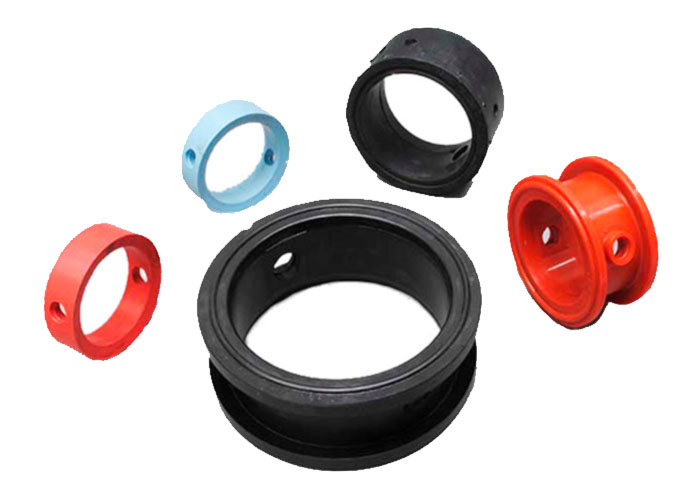

Construção da sede da válvula borboleta
A interrupção do fluxo é realizada pela vedação do disco da Válvula Borboleta contra uma sede que está na periferia do diâmetro interno do corpo da Válvula Borboleta. Muitas válvulas borboleta têm uma sede elastomérica contra a qual o disco é vedado. Outras válvulas borboleta têm um arranjo de anel de vedação que usa um anel de fixação e um anel de apoio em um anel de borracha serrilhado. Este design evita a extrusão dos anéis de vedação.

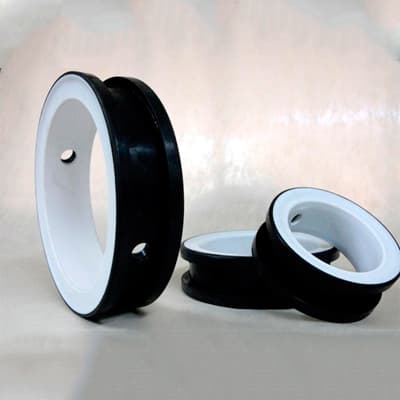

Nos primeiros projetos, um disco de metal era usado para vedar contra uma sede de metal. Este arranjo não forneceu um fechamento à prova de vazamentos, mas forneceu fechamento suficiente em algumas aplicações (isto é, linhas de distribuição de água). Porem s sedes de Elastomeros como o EPDM , Buna N, e Viton, deu muito certo e dominou a produção de Valvula Borboleta no mundo, por garatir estanqueidade, e manutenção simples.
Construção do corpo da válvula borboleta

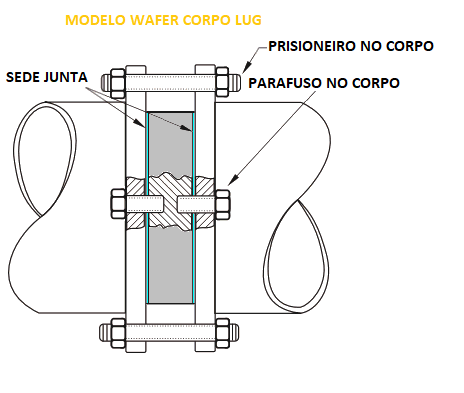

A construção do corpo da válvula borboleta varia. O mais econômico é o tipo wafer que se encaixa entre dois flanges de tubulação. Outro tipo, o projeto de lug wafer, é mantido no lugar entre dois flanges de tubo por parafusos que unem os dois flanges e passam por orifícios no revestimento externo da válvula. As válvulas borboleta estão disponíveis com extremidades flangeadas convencionais para fixação em flanges de tubos e em uma construção de extremidade encaixe solda.
Disco de sede e haste de uma válvula borboleta
A haste e o disco de uma válvula borboleta são peças separadas. O disco está furado para receber a haste. Dois métodos são usados para prender o disco à haste de modo que o disco gire conforme a haste é girada. No primeiro método, o disco é perfurado e preso à haste com parafusos ou pinos. O método alternativo envolve perfurar o disco como antes e, em seguida, moldar o orifício superior da haste para se ajustar a uma haste quadrada ou hexagonal. Este método permite que o disco "flutue" e busque seu centro na sede. A vedação uniforme é realizada e os fixadores externos da haste são eliminados. Este método de montagem é vantajoso no caso de discos cobertos e em aplicações corrosivas.
Para que o disco seja mantido na posição correta, a haste deve se estender além da parte inferior do disco e se encaixar em uma bucha na parte inferior do corpo da válvula. Uma ou duas buchas semelhantes também estão ao longo da parte superior da haste. Essas buchas devem ser resistentes ao meio que está sendo manuseado ou vedadas para que o meio corrosivo não entre em contato com eles.
As vedações da haste são realizadas com gaxeta em uma caixa de espanque convencional ou por meio de vedações O-ring. Alguns fabricantes de válvulas, principalmente aqueles especializados no manuseio de materiais corrosivos, colocam uma vedação da haste no interior da válvula para que nenhum material manipulado pela válvula possa entrar em contato com a haste da válvula. Se uma caixa de vedação ou anel de vedação externo for empregado, o fluido que passa pela válvula entrará em contato com a haste da válvula.
Aplicações típicas de válvulas borboleta
Uma válvula borboleta pode ser usada em muitos serviços de fluidos diferentes e têm um bom desempenho em aplicações de lama. A seguir estão algumas aplicações típicas de válvulas borboleta:
- Água de resfriamento, ar, gases, proteção contra incêndio, etc.
- Slurry e serviços semelhantes
- Serviço de vácuo
- Serviços de água e vapor em alta pressão e alta temperatura
Vantagens das válvulas borboleta
- O design compacto requer consideravelmente menos espaço, em comparação com outras válvulas
- Leve em peso
- A operação rápida requer menos tempo para abrir ou fechar
- Disponível em tamanhos muito grandes
- Queda de baixa pressão e recuperação de alta pressão
Desvantagens das válvulas borboleta
- O serviço de estrangulamento é limitado a baixa pressão diferencial
- Cavitação e fluxo obstruído são duas preocupações potenciais
- O movimento do disco não é guiado e é afetado pela turbulência do fluxo
COMENTÁRIO ( S ) DO AUTOR ...
JUNTAS E INSTALAÇÃO DE VÁLVULAS BORBOLETA
Em 14 de setembro de 2021 recebi um e-mail com o seguinte comentário:
Tenho uma sugestão para você que não acho que seja abordada em seu site, que é descrever que tipo de junta usar para diferentes válvulas borboleta (Tipo E ou F) e que tipo de flange complementar deve ser usado (RF ou FF), e também quando uma gaxeta não é necessária porque certas válvulas borboleta têm gaxetas integradas. Descobri que muitas vezes há confusão sobre esse assunto.
Uma boa observação e, portanto, o seguinte:
INSTRUÇÕES DE INSTALAÇÃO DE UM FORNECEDOR DE VÁLVULAS BORBOLETA:
A válvula foi projetada para ser usada entre todos os tipos de flanges de face plana ou elevada.
NÃO USE JUNTAS DE FLANGE. O projeto da válvula borboleta limita a necessidade de juntas. Para uma instalação adequada, o espaço entre os flanges deve ser suficiente para permitir a inserção da válvula sem afetar a vedação do flange. Observe que a borda de vedação está alinhada com a superfície plana do eixo. Gire a haste para posicionar o disco dentro do corpo, coloque a válvula entre os flanges e aperte os parafusos manualmente.
ABRA LENTAMENTE a válvula no sentido anti-horário para verificar a folga adequada do disco.
RETORNE O DISCO PARA A POSIÇÃO ABERTA DE 10% e aperte todos os parafusos em cruz, verifique novamente a folga adequada do disco.
Disco INCORRETO na posição fechada e juntas instaladas entre a válvula e os flanges correspondentes
CORRIGIR
Gaxetas de flange sem uso e disco na posição quase fechada.
OUTRA INSTRUÇÃO DE INSTALAÇÃO DE UM FORNECEDOR DE VÁLVULA BORBOLETA:
CUIDADO
As seguintes juntas devem ser usadas para a instalação das válvulas Borboleta nas tubulações.
- Tipo de sede de PTFE reforçada (gaxeta revestida, gaxeta em espiral ou gaxeta de metal não podem ser instalados.)
- Dimensão da sede As dimensões da sede devem estar de acordo com ASME B16.21. (A espessura mínima da junta é de 3 mm.)
As válvulas não podem ser instaladas em pontas. A válvula deve ser instalada de acordo com uma seta, fornecida na lateral do flange de montagem do operador. A seta deve apontar do lado da pressão mais alta para o lado da pressão mais baixa na posição de válvula fechada.
PORTANTO, É RECOMENDÁVEL SEGUIR AS INSTRUÇÕES DO FORNECEDOR DE VÁLVULA BORBOLETA !
Evitando problemas com válvula borboleta
A maioria de todos os problemas com válvulas borboleta em campo está diretamente relacionada a procedimentos de instalação inadequados. Por esse motivo, é aconselhável considerar as melhores práticas ao fazer o layout da tubulação e instalar a própria válvula.
A sede em uma válvula borboleta de sede resiliente geralmente se estende em ambas as faces da válvula. Como resultado, nenhuma JUNTA é necessária, pois essas sedes têm a função de uma JUNTA. O material da sede que se estende além da face é comprimido durante a instalação e flui em direção ao centro da sede da válvula. Qualquer alteração nesta configuração devido à instalação inadequada afeta diretamente a classificação de pressão e os torques de assentamento / desmontagem.
Ao contrário da maioria dos tipos de válvula, o disco da válvula borboleta na verdade se estende além da face do corpo da válvula em determinados ângulos de abertura (digamos, 30 ° ou mais) quando instalado entre os flanges. Portanto, é muito importante antes da instalação garantir que o disco possa girar livremente e entrar nos flanges e na tubulação.
Remessa e Armazenamento
- Posicione os discos com 10% de abertura para que sejam removidos.
- As faces de cada válvula devem ser cobertas para evitar danos à face da sede, borda do disco ou interior da válvula.
- Armazene em local fechado, de preferência com temperatura ambiente entre 5 ° C e 30 ° C.
- Abra e feche as válvulas a cada 3 meses.
- Envie e armazene as válvulas de modo que nenhuma carga pesada seja aplicada aos corpos.
Localização da válvula
- As válvulas borboleta devem ser instaladas, se possível, a um mínimo de 6 diâmetros de tubo de outros elementos da linha, ou seja, cotovelos, bombas, válvulas, etc. Às vezes, isso não é viável, mas é importante alcançar a maior distância possível.
- Onde a válvula borboleta estiver conectada a uma válvula de retenção ou bomba, mantenha espaço suficiente entre elas para garantir que o disco não interfira com o equipamento adjacente.
Orientação da válvula
Como regra geral, as válvulas borboleta devem ser instaladas com a haste na posição vertical com o atuador montado verticalmente diretamente acima dela; no entanto, existem algumas aplicações em que a haste deve ser horizontal.
- Certifique-se de que as faces da tubulação e do flange estejam limpas. Qualquer material estranho, como limalha de metal, escala de tubo, escória de solda, hastes de soldagem, etc. pode limitar o movimento do disco ou danificar o disco ou a sede.
- As gaxetas não são necessárias em válvulas com sede resiliente porque se estendem para ambas as faces da válvula.
- Alinhe a tubulação e espalhe os flanges o suficiente para permitir que o corpo da válvula seja facilmente inserido entre os flanges sem entrar em contato com os flanges do tubo.
- Verifique se o disco da válvula foi ajustado para cerca de 10% aberto para que não fique preso na posição totalmente assentada.
- Insira a válvula entre os flanges conforme mostrado, tomando cuidado para não danificar as faces da sede. Sempre levante a válvula pelos orifícios de localização ou usando uma tipoia de náilon no pescoço ou no corpo. Nunca levante a válvula pelo atuador ou operador montado na válvula.
- Coloque a válvula entre os flanges, centralize-a, insira os parafusos e aperte-os manualmente. Abra o disco com cuidado, certificando-se de que ele não entre em contato com o interior dos tubos adjacentes.
- Muito lentamente, feche o disco da válvula para garantir a folga da borda do disco do flange do tubo adjacente.
- Abra totalmente o disco e aperte todos os parafusos do flange conforme mostrado.
- Repita uma rotação de fechamento total para abertura total do disco para garantir folgas adequadas.
Válvula Borboleta atualmente considero o modelo moderno e que a cada ano sua tecnologia é ampliada ganhando novas aplicações e tipos de materiais em sua fabicação.
