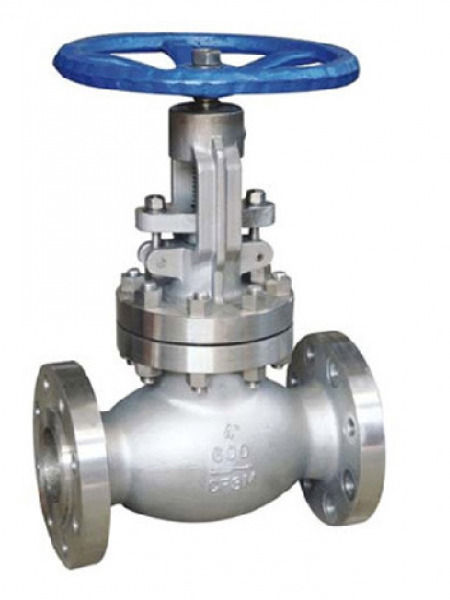

Valvula Globo 300#
Uma Válvula Globo, diferente da válvula de esfera, é um tipo de válvula usada para regular o fluxo em uma tubulação, consistindo em um elemento do tipo disco móvel e um banco de anel estacionário em um corpo geralmente esférico.
As Válvulas Globos são nomeadas pela forma do corpo esférico com as duas metades do corpo sendo separadas por um defletor interno. Isso tem uma abertura que forma um
assento no qual um bujão móvel pode ser acionado para fechar a válvula. O plugue também é chamado de disco ou sede. Nas válvulas de bloqueio tipo globo, a ficha é
conectada a uma haste que é operada por ação de parafuso usando um volante em válvulas manuais. Normalmente, as válvulas globo de controle automatizada usam hastes lisas em vez de roscadas e são abertas e fechadas por um conjunto de atuador.
Embora as válvula globo no passado tivessem os corpos esféricos que lhes deram o nome, muitas válvulas globo
produzida na atualidade não possuem uma forma esférica. No entanto, o termo válvula globo ou valvula de bloqueio
do tipo globo ainda é freqüentemente usado para válvulas que possuem esse mecanismo interno. No encanamento, as
válvulas com tal mecanismo também são chamadas de válvulas de parada, uma vez que não possuem a carcaça esférica,
mas o termo válvula de parada pode referir-se a válvulas que são usadas para parar o fluxo, mesmo que tenham
outros mecanismos ou projetos.
O corpo é a principal peça que contém na estrutura da válvula e o mais facilmente identificado à medida que forma a massa da válvula. Nele contém todas as partes internas de uma Válvula Globo que entrarão em contato com a substância que está sendo controlada pela válvula globo. O plug está conectado ao corpo e fornece a contenção do fluido, gás ou lodo que está sendo controlado.
As Válvulas Globo são tipicamente válvulas de duas partes, embora as válvulas de três partes também sejam produzidas principalmente na configuração de fluxo direto. As partes são aberturas no corpo para fluir dentro ou para fora. As duas partes podem ser orientadas transversalmente entre si ou em qualquer parte do corpo, ou orientadas em ângulo (como 90 °). As válvulas Globo com abertura em tal ângulo (90°) são chamadas de válvulas globo angular. As válvulas Globo são usadas principalmente para fluidos corrosivos ou de alta viscosidade que se solidificam à temperatura ambiente. Isso ocorre porque as Válvulas Globo retas são projetadas para que o tubo de saída esteja alinhado com o tubo de entrada e o fluido tenha boas chances de permanecer lá no caso de tubulação horizontal. No caso de válvulas de ângulo, o tubo de saída é direcionado para a parte inferior. Isso permite que o fluido escorra. Por sua vez, isso evita o entupimento e / ou a corrosão dos componentes da válvula durante um período de tempo. Uma válvula globo também pode ter um corpo na forma de um "Y". Isto permitirá que a construção da válvula seja reta no fundo, em oposição à construção do tipo de pote convencional (para arrumar o assento inferior) no caso de outras válvulas. Isso permitirá que o fluido passe sem dificuldade e minimize o encolhimento / corrosão do fluido a longo prazo.
A tampa da valvula fornece um fecho estanque para o corpo da válvula globo. A seção roscada da haste passa por um furo com roscas correspondentes na tampa. As válvulas Globo podem ter uma tampa com parafuso,com união, rosca ou parafusado. A tampa de parafuso é a tampa mais simples, oferecendo uma vedação durável e e muito bem prensado. União é adequado para aplicações que requerem inspeção ou limpeza freqüentes. Ele também dá ao corpo uma força adicional. Uma tampa ligado com parafusos é usado para aplicações de pressão maior .A tampa também contém a construção , um material maleavel que mantém a vedação entre a tampa e a haste durante o ciclo da válvula.
O elemento de fecho da válvula, os plugues estão conectados à haste que é deslizado ou ferrado ou para baixo para acelerar o fluxo. As fichas são tipicamente da balança ou do tipo desequilibrado. As fichas não equilibradas são sólidas e são usadas com válvulas menores ou com baixas baixas de pressão através da válvula. As vantagens são um design mais simples, com um possível percurso de vazamento no assento e geralmente menor custo. As desvantagens são do tamanho limitado; Com uma grande conexão não balanceada, as forças necessárias para acomodar e segurar o fluxo geralmente se tornam impraticáveis. As fichas balanceadas têm orifícios através da ficha. As vantagens incluem um desligamento mais fácil, pois o plugue não precisa superar as forças estáticas. No entanto, um segundo caminho de vazamento é criado entre o plugue e a gaiola e o custo geralmente é maior.
A haste serve como um conector do atuador para dentro da válvula de bloqueio tipo globo, e transmite esta força de atuação. As hastes são suaves para válvulas controladas por atuador ou roscadas para válvulas manuais. As hastes suaves são cercadas por material de embalagem para evitar o vazamento de material da válvula. Esta embalagem é um material wearable e terá que ser substituída durante a manutenção. Com uma haste lisa, as extremidades são roscadas para permitir a conexão ao plugue e ao atuador. O caule não deve suportar apenas uma grande força de compressão durante o fechamento da válvula, mas também possui alta resistência à tração durante a abertura da válvula. Além disso, a haste deve ser muito direta ou ter uma baixa execução, de modo a assegurar um bom fechamento da válvula. Esta execução mínima também minimiza o desgaste da embalagem contida no capot, que fornece a vedação contra vazamento. A haste pode ser provida com uma almofada sobre a porca de vedação para evitar que os corpos estranhos entrem no material de embalagem, o que aceleraria o desgaste
A gaiola é uma parte da válvula que envolve a ficha e está localizada dentro do corpo da válvula. Normalmente, a gaiola é um dos maiores determinantes do fluxo dentro da válvula. À medida que o plugue é movido, mais das aberturas da gaiola são expostas e o fluxo é aumentado e vice-versa. O design e o layout das aberturas podem ter um grande efeito sobre o fluxo de material (as características de fluxo de diferentes materiais às temperaturas, pressões que estão em uma faixa). As gaiolas também são usadas para guiar o plugue ao assento da válvula para um bom desligamento, substituindo o guia do capô da valvula globo.
O anel do assento proporciona uma superfície de fecho estável, uniforme e substituível. O assento geralmente é fechado com torque travando na contra-sede. Isso empurra a gaiola para baixo no bordo do assento e segura-a firmemente no corpo da válvula. O assento também pode ser roscado e travado em um corte de rosca na mesma área do corpo. No entanto, este método torna a remoção do anel do assento durante a manutenção difícil, se não impossível. Os anéis de assento também são tipicamente chanfrados na superfície de assento para permitir algum guia durante os estágios finais de fechamento da válvula globo.
Válvulas gGobo econômicas ou válvulas de parada com um mecanismo similar usado no encanamento geralmente possuem uma arruela de borracha na parte inferior do disco para a superfície do assento, de modo que a borracha pode ser comprimida contra o assento para formar uma vedação estanque quando fechada.
