Válvula de Controle

O que é válvula de controle?

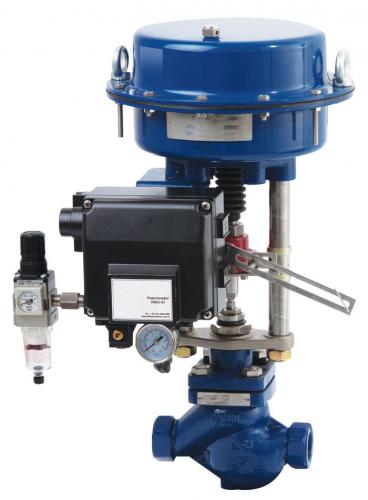

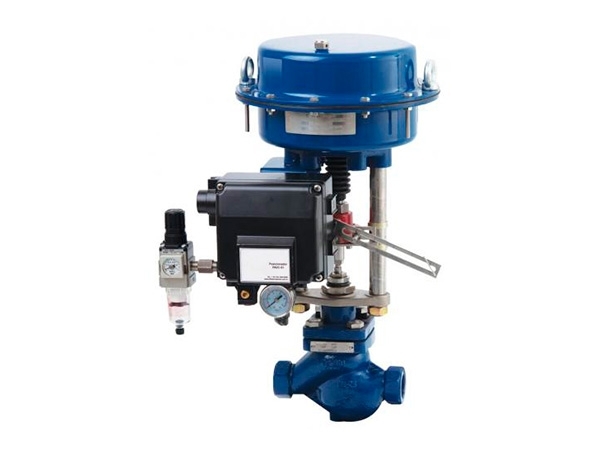

Válvula de controle é composta de dois subprodutos, constituída de corpo (válvula) e atuador (pneumático ou elétrico), também existe o terceiro subproduto que pode ser anexada a válvula de controle que é o pocisionador eletropneumatico ou pneumático, que tem como função atuar a valvula proporcionalmente. As linhas de Válvulas de Controle e atuadores pneumáticos da Jefferson Engenharia são projetados para proporcionar uma grande variedade de aplicações em vapor, água, óleos e outros fluidos industriais.

Com uma concepção modular, as valvulas de controle das VGA contemplam diferentes opções de internos em um mesmo corpo.Esse sistema extremamente flexivel permite que uma mesma válvula atenda a diversas necessidades industriais, garantindo uma melhor performace da valvula de controle. Ao ser acoplada  um atuador de diafragma pneumático ou um atuador cremalheira ou optar por uma atuador eletrico, a válvula de controle da Jefferson torna-se a melhor solução para a maioria das aplicações de controle de vazão, pressão, temperatura e nível.

As válvulas de controle de duas vias comercialido pela JEFFERSON ENGENHARIA são os  modelos JHE/JHA ,  produzidas em Aço carbono, Aço Inox, ou ferro Fundido nodular.

Apresentam vazão com características de igual porcentagem, linear ou de abertura rápida. Podendo trabalhar com atuadores Pneumáticos e/ou Elétricos.

Válvula de Controle - Aplicações típicas

Valvula de Controle para Temperatura

Para controle do fluido aquecedor, seja ele vapor, agua quente ou óleo, garantindo a temperatura final e constante da saida do produto. A aplicação mostra a utilização de atuador pneumatico e controlador eletronico.

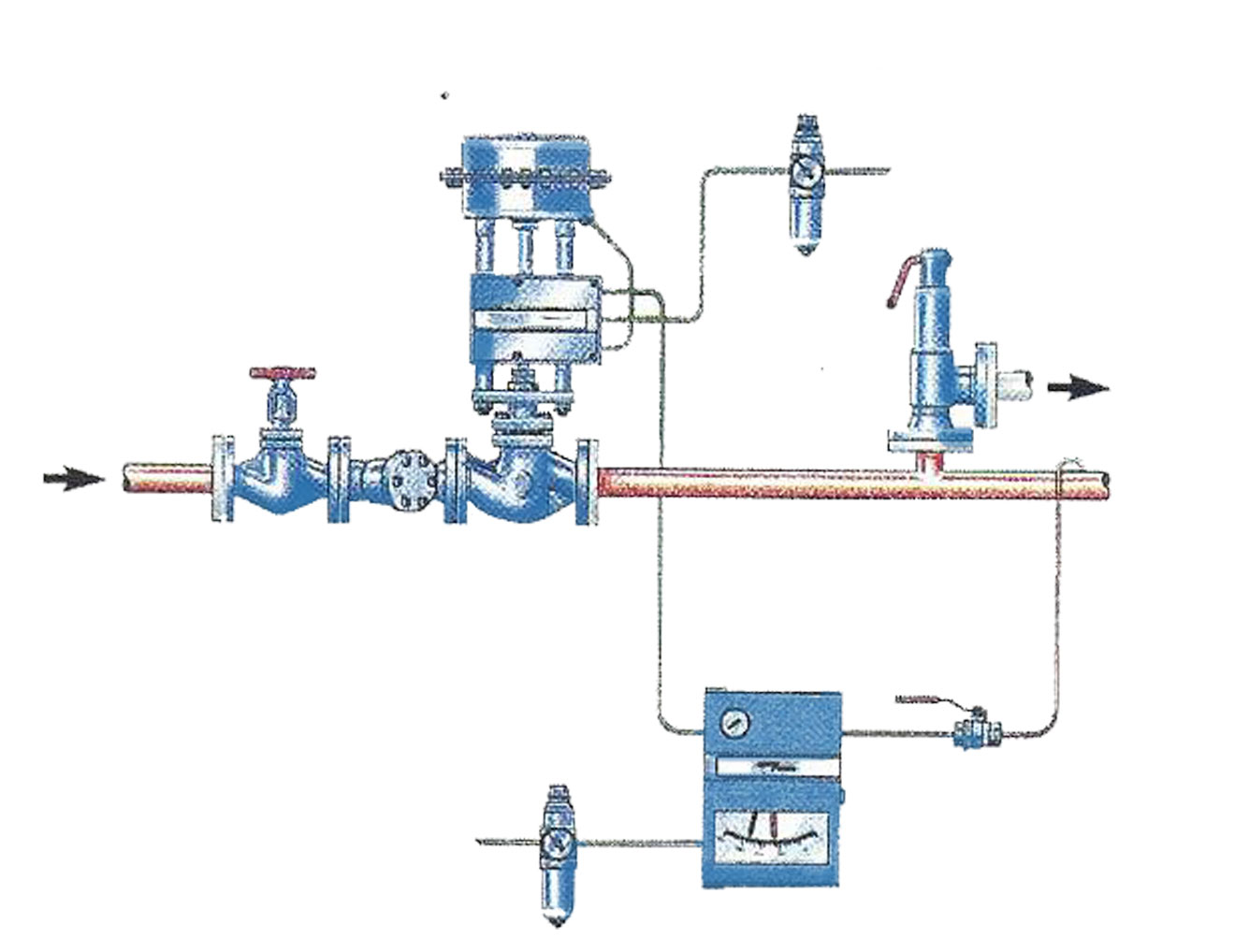

Válvula de Controle para Pressão

Serve para controlar a distribuição de vapor, água, ar ou óleo nas linhas em niveis operacionais precisos. O sistema mostrado é um pacote pneumatico completo utilizando controlador, válvula e posicionado.

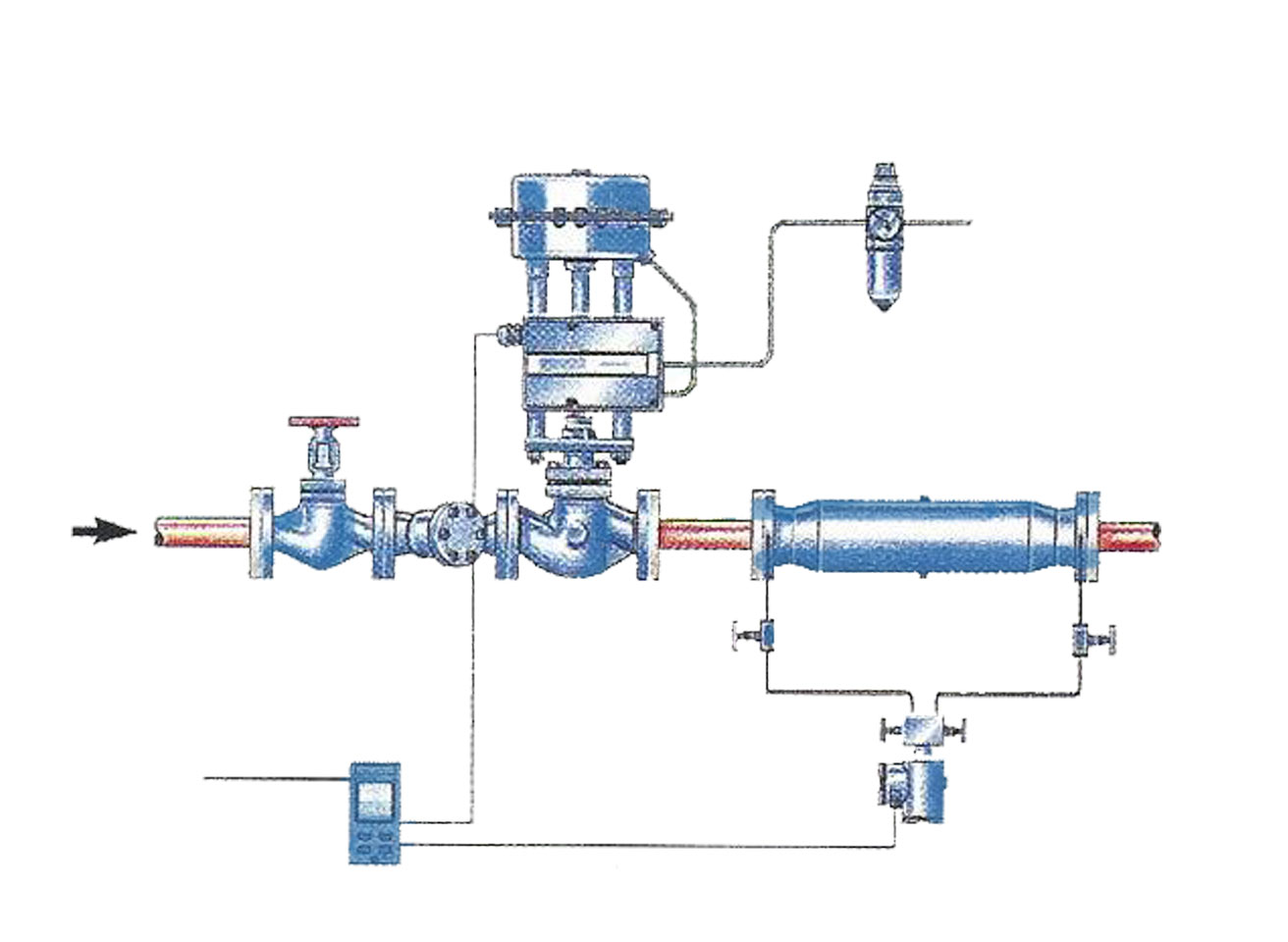

Válvula de Controle para vazão

Utilizada em conjunto com medidores de vazão, para controle preciso do fluxo de vapor, ar ou liquidos. O exemplo mostra a utilização de um controlador eletrônico que recebe sinal de um transmissor de pressão diferencial. O controlador fornece sinal eletrônico de saida para um posicionador eletro-pneumatico montado no atuador da válvula.

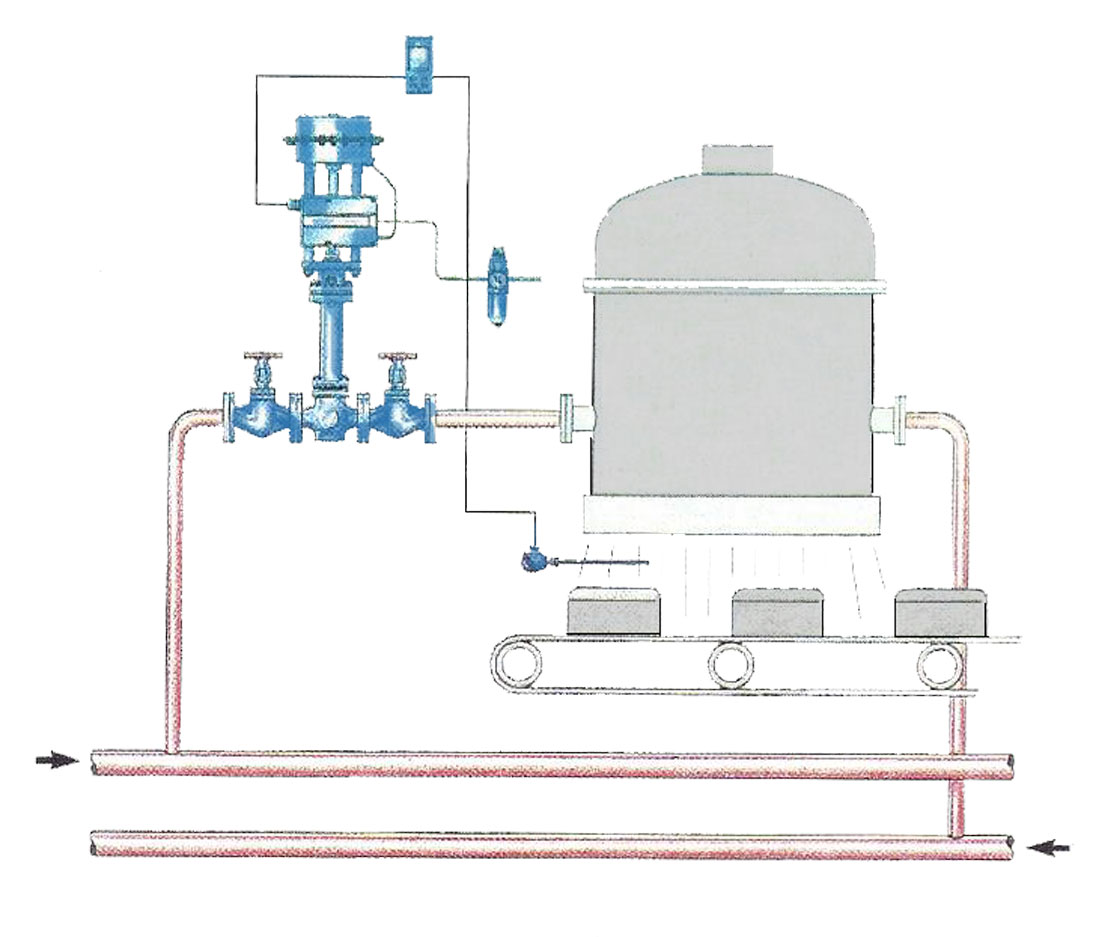

Válvula de Controle para Controlar Óleo Térmico

Alguns processos utilizam óleo térmico como condutor de calor primario. O exemplo mostra uma aplicação com válvula de duas vias, embora algumas tubulações sejam projetadas especificamente para receber válvulas de 3 vias. As válvulas de controle  comercializadas pela jefferson Engenharia de 2 vias estão disponiveios com fole de selagem, recomendados para sistemas aquecidos com óleo.

Tipos mais usados de Válvulas de Controle

• Válvula de Controle Tipo Globo, muito emprega em industrias que utiliza vapor como fonte de energia thermica e geração de energia, sua concepção é a junção de uma valvula globo com um atuador tipo diafragma e sua abertura e fechamento é linear, e o tipo de vedação é metal-metal.
• Válvula de Controle tipo Esfera, muito emprega em industria de oleo e gas e algumas industria que tem a agua como fonte de materia prima, sua concepção é a junção de uma valvula esfera com atuador rotativo que pode ser pneumatico ou eletrico, e sua abertura é em 90° e o tipo de vedação mais aplicada em PTFE com metal.
• Válvula de Controle tipo Borboleta, muito emprega em usinas de açucar e alcool e saneamento basico, sua concepção é a junção de uma valvula Borboleta com atuador rotativo que pode ser pneumatico ou eletrico, e sua abertura é em 90° e o tipo de vedação mais empregada é sede em EPDM com metal.
• Válvula de Controle tipo Diafragma, muito emprega em industria farmaceutica e quimica, sua concepção é a junção de uma válvula Diafragma com atuador linear pneumatico , e sua abertura é linear com retorno mola e o tipo de vedação mais aplicada é Buna N com metal.

Especificações para Compra de uma Válvula de Controle
