Válvula de retenção Portinhola

Válvula de retenção portinhola

Uma Válvula de Retenção Portinhola ou válvula de retenção de disco basculante é uma válvula de retenção na qual o disco, a parte móvel para bloquear o fluxo, oscila em uma dobradiça ou munhão, no corpo para bloquear o fluxo reverso ou para fora do assento para permitir o fluxo para frente. A seção transversal da abertura do assento pode ser perpendicular à linha central entre as duas portas ou em um ângulo. Embora as válvulas de retenção portinhola possam ter vários tamanhos, as grandes válvula de retenção geralmente são válvulas de retenção Portinhola. Um problema comum causado por válvulas de retenção portinhola de oscilação é conhecido como golpe de aríete. Isso pode ocorrer quando a checagem do balanço se fecha e o fluxo pára abruptamente, causando uma onda de pressão resultando em ondas de choque de alta velocidade que atuam contra a tubulação e as válvulas, colocando grande tensão nos metais e vibrações no sistema. Não detectado, o golpe de aríete pode romper bombas, válvulas e canos dentro do sistema, é importante saber que a válvula de retenção portinhola protege os equipamento de golpe de arite pois ela amortiza o golpe por estar a frente antes do equipamento.

Válvula de retenção Portinhola para Bombas

As válvulas de retenção portinhola são frequentemente usadas com alguns tipos de bombas. Bombas de diafragma e acionadas por pistão , como bombas dosadoras e bombas para cromatografia, geralmente usam válvulas de retenção portinhola disco unicoou esfera. Essas válvulas geralmente se parecem com pequenos cilindros presos à cabeça da bomba nas linhas de entrada e saída. Muitos mecanismos semelhantes a bombas para movimentação de volumes de fluidos ao redor usam válvulas de retenção portinhola, como válvulas de retenção de esfera. As bombas de alimentação ou os injetores que fornecem água às caldeiras de vapor estão equipados com válvulas de retenção port para evitar o refluxo.

As válvulas de retenção portinhola também são usadas nas bombas que fornecem água para as lâminas de água . A água para o slide flui através de um tubo que funciona como a torre que segura os degraus para o slide. Quando a instalação com o slide se fecha durante a noite, a válvula de retenção interrompe o fluxo de água através do tubo; quando a instalação reabrir para o dia seguinte, a válvula é aberta e o fluxo reinicia, tornando o slide pronto para uso novamente

Válvula de retenção Portinhola em Processos Industriais

A válvulas de retenção são usadas em muitos sistemas de fluidos, como em fábricas de produtos químicos e de energia , e em muitos outros processos industriais, em fluidos ais como vapor, água e combustiveis tais como diesel, gasolina e etanol.

As aplicações típicas de válvulas de retenção portinhola na indústria são sistemas de controle de água de alimentação, linhas de despejo, água de reposição, sistemas de processo diversos, sistemas N2 e sistemas de monitoramento e amostragem. Nas aeronaves e no setor aeroespacial, as válvulas de retenção portinhola são usadas quando há alta vibração, grandes temperaturas extremas e fluidos corrosivos. Por exemplo, controle do propulsor de propulsão de espaçonaves e veículos de lançamento para sistemas de controle de reação (RCS) e sistemas de controle de atitude (ACS) e sistemas hidráulicos de aeronaves.

A válvula de retenção portinhola também pode ser usada com frequência quando vários gases são misturados em um fluxo de gás. Uma válvula de retenção portinhola é instalada em cada um dos fluxos de gás individuais para evitar a mistura dos gases na fonte original. Por exemplo, se um combustível e um oxidante tiverem que ser misturados, então as válvulas de retenção portinhola normalmente serão usadas nas fontes de combustível e oxidante para garantir que os cilindros de gás originais permaneçam puros e, portanto, não inflamáveis.

Curiosidade sobre Válvula de Retenção portinhola

Em 2010, o Laboratório de Propulsão a Jato da NASA modificou ligeiramente um projeto de válvula de retenção portinhola simples com a intenção de armazenar amostras líquidas indicativas de vida em Marte em reservatórios separados do dispositivo, sem medo de contaminação cruzada.

Uso Doméstico de Válvula de Retenção Portinhola

Alguns tipos de sprinklers de irrigação e emissores de irrigação por gotejamento têm pequenas válvulas de retenção portinhola embutidas para evitar que as linhas sejam drenadas quando o sistema é desligado.

Válvula de retenção portinhola usadas em sistemas de aquecimento doméstico para evitar a convecção vertical, especialmente em combinação com instalações térmicas solares , também são chamadas de freios por gravidade, em aquecedores solares.

Os sistemas de coleta de água da chuva que são canalizados para o suprimento de água principal de um provedor de serviços públicos podem ser obrigados a ter uma ou mais válvula de retenção portinhola montadas para evitar a contaminação da fonte primária pela água da chuva.

Os macacos hidráulicos usam válvula de retenção portinola com mola para aumentar a pressão no lado de elevação do macaco.

As válvulas de retenção portinhola são comumente usadas em insufláveis , como brinquedos, colchões e barcos. Isso permite que o objeto seja inflado sem pressão de ar contínua ou ininterrupta.

A válvula de retenção portinhola é composta e de duas portas, o que significa que elas têm duas aberturas no corpo, uma para que o fluido entre e outra para que o fluido saia. Existem vários tipos de válvulas de retenção portinhola usadas em uma ampla variedade de aplicações. As válvula de retenção portinhola geralmente fazem parte de itens domésticos comuns. Embora estejam disponíveis em uma ampla gama de tamanhos e custos, as válvulas de retenção portinhola geralmente são muito pequenas, simples ou baratas. As válvulas de retenção portinhola funcionam automaticamente e a maioria não é controlada por uma pessoa ou por qualquer controle externo; consequentemente, a maioria não possui nenhum cabo ou haste de válvula. Os corpos (cartuchos externos) da maioria das válvulas de retenção portinhola são feitos de plástico ou metal.

Um conceito importante nas válvulas de retenção portinhola é a pressão de entrada , que é a pressão mínima a montante na qual a válvula irá operar. Normalmente, a válvula de retenção portinhola é projetada e pode, portanto, ser especificada para uma pressão específica de abertura. e existem valvulas de retenção portinhola com mola ou sem mola, o uso da mola depende da aplicação e do fluido.

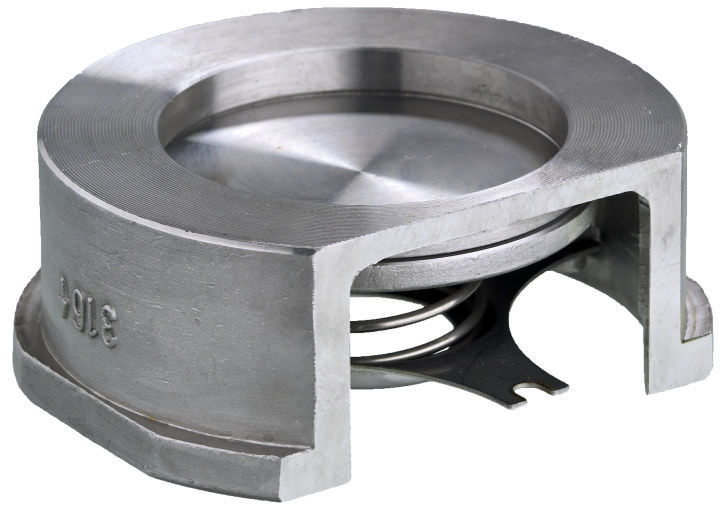

Válvula de retenção Disco vertical
