Válvula de Retenção

Você está aqui:
Válvula de Retenção Válvula de Retenção

Válvula de Retenção indicada para retenção de fluxo contrário, evitando os golpes de aríete e refluxos nos processos industriais e purga, podendo ser aplicadas em sistemas de água, vapor, condensado, óleo e outros líquidos.

A Válvula de Retenção (check valves) permitem o escoamento do fluido em um unico sentido. A portinhola, também chamado de tampão, ou obturador é pressionado pelo próprio fluido contra a sede, sendo o escoamento em um determinado sentido, a vedação da Valvula de Reteção  pode ou não ser auxiliada por uma mola. No sentido oposto da Valvula de Retenção, o mesmo fluido atua sobre a portinhola, afastando-o da sede; ele vence, a força da mola, caso exista mola.

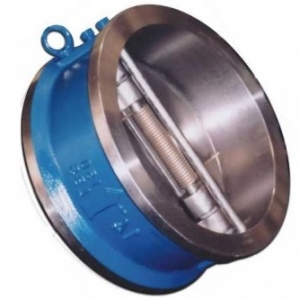

A Jefferson Engenharia é distribuidora de Valvulas de Retenção  para alta pressão, e fabrica em parceria com JEFFVAL  válvula de Retenção Portinhola ANSI-125LBS e 150LBS, Valvula de Retenção PÉ COM CRIVO,e Valvula de Retenção Dupla Portinlhola Wafer,  são valvula que atua no sentido de impedir o vazamento do produto em escoamento para a atmosfera, ou retorno em tanques. . As Valvulas de Retenção, tem um  Dispositivo similar ao caso do pneu de automóvel que pressurizado com ar comprimido injetado através de uma válvula de retenção. Retirado o bico de injeção de ar comprimido, o ar pressurizado do pneu tenderia a escoar para a atmosfera, no que é impedido pela válvula de retenção existente no pneu.

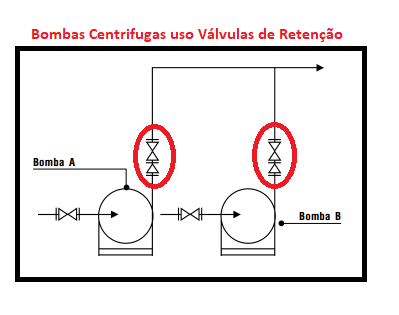

Podemos Instalar Valvulas de Retenção em instalações industriais, quando existir por exemplo duas bombas centrífugas que operam com a mesma finalidade, uma reserva da outra (Figura 01), o Fluido da descarga da bomba em operação pode, em face do arranjo de tubulações normalmente utilizado, injetar Fluido na bomba parada em fluxo reverso, fazendo-a girar ao contrário. Nessa situação, o rotor da bomba desconecta-se do eixo, gerando um acidente de proporções consideráveis. para aumentar a segurança do processo e dos equipamento faz necessario a instalação de valvulas de retenção

Instalação Válvula Retenção em Bombafigura01

Válvula de Retenção com Mola

Válvula de Retenção com mola, a força da mola mantém a portinhola sempre contra o seu assento sede, mantendo a valvula de retenção em posição fechada. Quando ocorre fluxo de um liquido ou gas no sentido correto, a portinhola é deslocada do assento,  permitindo a passagem do fluido devido a  compressão da mola  mantendo condições de passagem do fluxo. É bom lembrar que a abertura ocorre quando a força do fluido é superior a forçã da mola que  possuir uma força de compressão, sendo assim  a válvula de retenção para funcionar precisara de uma força superior ao da mola para vencer a contrapressão imposta, e permitir a passagem do fluido. No entanto, as valvulas de retenção trabalha com contrapressão pequena que evita o máximo de perda. Esta é uma razão pela qual de que quando houver uma necessidade de substituição deste tipo de válvula, que a mesma não seja feita aleatoriamente.

Porque usar Válvula de Retenção com Mola

  • Sentido unico do fluxo com interrupção do fluxo rapido
  • Vedação do fluxo positivo com pressão abaixo da pressão de fissuração da válvula
  • Não exige que a gravidade ou a pressão de refluxo funcionem ou atuem
  • Fornece fechamento a valvular positivo independentemente da orientação vertical
  • Evita fluido do sistema ou refluxo de gás durante parada de manutenção
  • As molas podem acomodar intervalos de temperatura muito amplos

 Tabela de Especificações Valvulas Retenção

Diâmetros de 1/2” a 12”
Conexões Rosca NPT/BSP/SW/Flange ANSI/DIN
Corpo Aço Carbono/Aço Inox/Ferro Nodular/PVC
Pressão 0 até 215 bar
Temperatura máxima

-25 °C ate 550°C
