Válvula esfera  monobloco  flangeada.

As válvulas esfera  monobloco   flanngeada  atende  as normas de construção de ASME B16,34  API 6D e ISO 17292  estando  disponível  nas bitolas de 1” a 6” e classes de pressão 150 e 300

A válvula foi desenvolvida para aplicações  na indústria em gral, principalmente para para materiais como  petróleo,  gás e industrias químicas. A válvula foi desenvolvida para quem necessita de uma válvula com alto desempenho  e confiabilidade.

Torque Máximo

A seleção correta de um atuador é muito importante para que tenha o funcionamento completo da válvula, caso o atuador for superdimensionado, pode haver alguma danificação da haste, ou ao contrario, com o atuador subdimensionado ele pode não produzir o torque corretamente  ocasionando um torque  que não é o suficiente para permitir que a operação ocorra corretamente  da válvula.

Em diversos fatores podem influenciar o torque, do tipo de aplicação da válvula, como as temperaturas dos serviços, a frequência de operação, pressão da linha diferencial, meio fluido  ( que podem ser lubrificado, seco e sujo).

Acessórios que podem ser instalados no conjunto

Sedes
BITOLA LINHA PTFE PTFEV+ FV  CRYOSTEA, PTFE + CA
TORQUE MÁXIMO N.m/ (lbf.in)
1"x3/4" 812 e 8213 5,7/(50,45) 6,4/(56,65) 7,2/(63,73)
1.1/2"x 1" 812 e 813  14,0/(123,91) 20,0/(177,01) 20,3(179,67)
2"x 1.1/2" 812 e 813 18,2/(161,09) 24,0(212,42) 30,0/(265,52)
3"x2 1/2" 812 e 813 37,0/(327,49) 60,0/(531,06) 69,0/(610,72)
4"x 3" 812 e 813 72,0(637,27) 90,0 /(796,59) 102,0/(902,80)
6"x 4" 812 e 813 196/( 1734,75) 196/(1734,75) 285/(2522,46)



Características padrões

  • Aterramento eletrostático ate 2. Conforme ISSO 17292
  •  Baixo torque de acionamento
  •  Haste anti-expulsão
  • Trava para cadeado em toda a serie
  • Vedação
  • Esfera  Maciça
  • Acionamento Manual por alavanca
  • Possibilidade de alterar a posição  de alavanca e i sentido de fechamento da válvula exeto na -bitola 1 x ¾
  • Flanges com acabamentos RFC
  • Base para fixação de atuador e acessórios

 Características opcionais.

  • Projetado e testado para  fire-safe conforme API 607 e BS EM USI 10497
  • Equipamentos opcionais paras sedes:  Metal-Metal  ate 4 classe 300 e 4 classe 150
  • Materiais conforme NACE MR0175
  • Suporte para atuador padrão isso 5211
  • Possibilidade de aclopamento de diferentes tipos de aberturas e acessórios
  • Flanges com acabamentos  RFL, RFE, FFL ou FFC
  • Alivio de pressão na cavidade automática

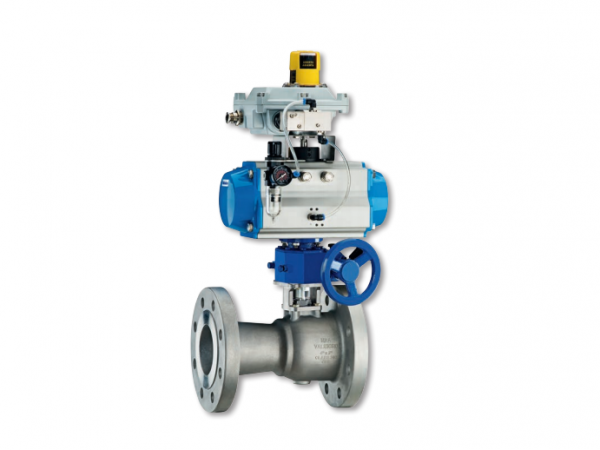

  • Acionamento por atuador ou caixa de redução

 Posição da alavanca

 A posição da alavanca das faces paralelas da haste, que mostram a direção do fluxo. Caso  a face da haste e ou posição da alavanca estiver correspondente  com a linha

de centro da tubulação , a válvula esta aberta. Para que seja fechada a válvula normalmente é feito um giro na alavanca no sentido horário.

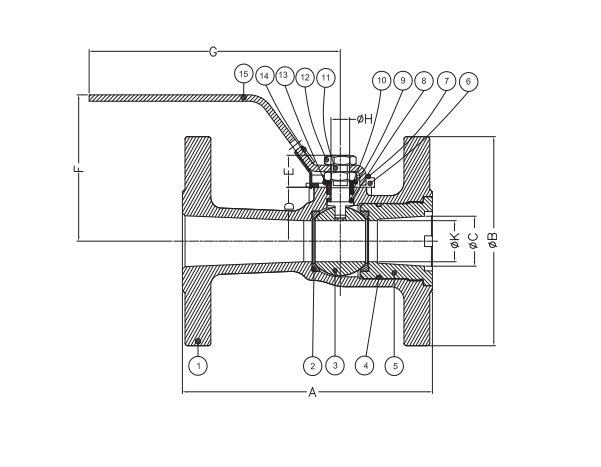

Entenda a construção da válvula.
