Válvula de retenção é uma válvulas de duas portas, e isso significa que elas tem duas aberturas ,um lado funciona para que o fluido consiga entrar e o outro lado para a saída deste mesmo fluido.
As válvulas bloqueiam e impedem a reversão de fluxo, ela se aciona com o próprio fluido. As válvulas normalmente são usadas em sistemas de ar, vapor, gás de carvão , gás de óleo e em ambas as temperaturas (Temperaturas altas/ baixas )

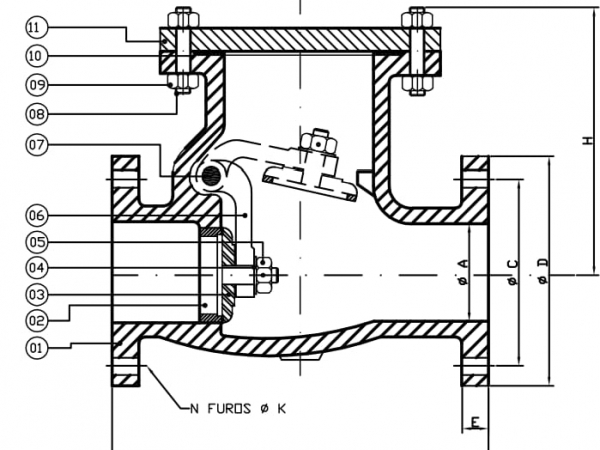

Características da válvula.
| 11 | TAMPA | ASTM A126 CL B |
| 10 | JUNTA | GRAFITE FLEXIVEL REFORCADA COM INOX |
| 09 | PORCA - CORPO/TAMPA | ASTM A 307 Gr B |
| 08 | PARAFUSO - CORPO/TAMPA | ASTM A 307 Gr B |
| 07 | EIXO | AISI 410 |
| 06 | BRACO | ASTM A126 CL |
| 05 | PORCA | ASTM A 307 Gr B |
| 04 | ARRUELA | AISI 410 |
| 03 | PORTINHOLA | ASTM A 126 CL B + ASTM B |
| 02 | ANEL | ASTM B62 |
| 01 | CORPO | ASTM AA126 CL B |
| Peças | Denominação | Material |
Modo de Funcionamento
O fluxo de um fluido segue de modo em apenas uma direção pela válvula. Devido a pressão do sistema na entrada da válvula ser muito alta, a mola que é responsável por segurar e impedir o fluxo de retornar no sentido oposto. Isso é conhecido como fluxo direcional livre da válvula, se o fluido for impulsionar a entrar pela via de saída o assento é empurrado contra sua sede. O fluxo estanca.
As principais dimensões da válvula.
| DN | A | C | D | E | N | K | L | H | KG |
| 1.1/2 | 38,1 | 98,4 | 127,0 | 14,2 | 04 | 15,8 | 165,1 | 110 | 10,0 |
| 2 | 50,8 | 120,7 | 152,4 | 15,8 | 04 | 19,1 | 203,0 | 140 | 15,8 |
| 2.1/2 | 63,5 | 139,7 | 177,8 | 17,5 | 04 | 19,1 | 216,0 | 149 | 18,1 |
| 3 | 76,2 | 152,4 | 190,5 | 19,0 | 04 | 19,1 | 241,0 | 161 | 21,6 |
| 4 | 101,6 | 190,5 | 228,6 | 23,8 | 08 | 19,1 | 292,0 | 186 | 33,8 |
| 5 | 127,0 | 215,9 | 254,0 | 23,8 | 08 | 22,2 | 330,0 | 200 | 47,8 |
| 6 | 152,4 | 241,3 | 279,4 | 25,4 | 08 | 22,2 | 356,0 | 240 | 60,8 |
| 8 | 203,2 | 298,5 | 342,9 | 28,6 | 08 | 82,2 | 495,0 | 286 | 25,9 |
| 10 | 254,0 | 362,0 | 406,4 | 30,2 | 12 | 25,4 | 622,0 | 325 | 187,2 |
| 12 | 304,8 | 431,8 | 482,6 | 31,8 | 12 | 25,4 | 698,0 | 400 | 267 |
| 14 | 355,6 | 476,3 | 533,4 | 34,9 | 12 | 28,5 | 787,0 | 440 | 325 |
| 16 | 406,4 | 539,8 | 596,9 | 36,5 | 16 | 28,5 | 863,6 | 500 | 400 |
