Especificações Técnicas
- Válvula de bloqueio de fluxo, indicada para aplicações em diversos tipos de fluido com ampla faixa de temperatura e pressão conforme ASME B16.34;
- Indicada para descarga de caldeira;
- Acionamento manual por alavanca com ou sem trava para cadeado, acionamento automático por atuador pneumático ou atuador elétrico;
- Preparada para receber atuador, mesmo após a instalação;
- Corpo em única peça com tampa roscada em uma das extremidades, o que minimiza pontos de fuga de fluido, oferecendo segurança absoluta com vedação estanque;
- Haste à prova de expulsão;
- Esfera com furo de contato.
Normas de Referência
Construção
API Spec 6D
ASME B16.34
Testes
API 598
Conexões
Flange
ASME B 16.5 Classe 300
FACE A FACE ASME B 16.10
Acabamento dos Flanges
MSS-SP-6
Materiais
Corpo e Tampas
ASTM A 216 WCB
Esfera
ASTM A 351 - CF8
ASTM A 351 - CF8M
ASTM A 217 - CA 15
ICI 416
ASTM B16 - C360
Vedações
Supering
Haste
ASTM A 276 - 304
ASTM A 276 - 316
SAE 1020
ASTM A 276 - 410
ASTM A 582 - 416

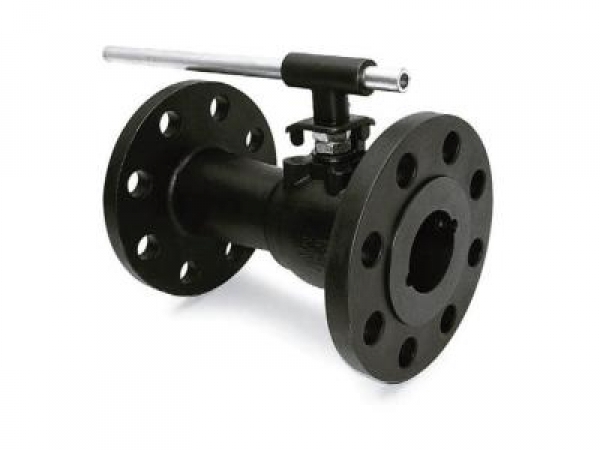

VÁLVULA DE ESFERA MONOBLOCO PASSAGEM REDUZIDA PN 25 (PR)
| BITOLA |
PASS. |
A |
B |
C |
D |
| POL. |
DN |
| 2” |
50 |
38,0 |
216,0 |
73,0 |
112,0 |
280,0 |
| E |
F |
G |
H |
PESO (Kg) |
Coeficiente de Fluxo
Kv (m3/h) |
| 127,0 |
165,0 |
19,0 |
50,0 |
8,6 |
107 |
