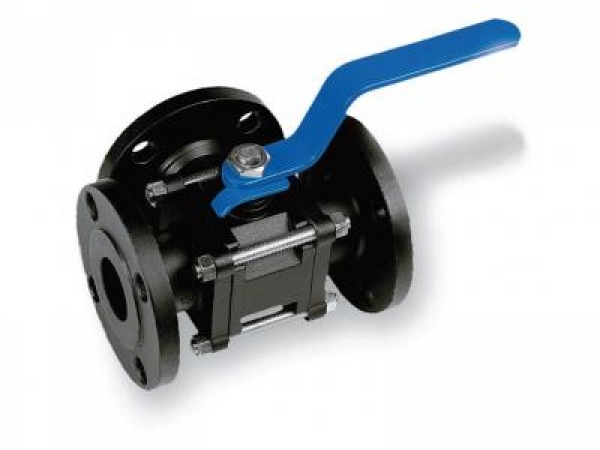

VETD - Válvula de Esfera Direcional de Fluxo Flange Classe 150

Especificações Técnicas

• Válvula Esfera direcional de fluxo Classe 150, disposta de uma entrada lateral ou inferior e duas saídas utilizadas para desviar alternadamente o fluxo;
• Pode ser fornecida nas configurações em “L” (horizontal) ou em “T” (vertical);
• Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de desconectar as extremidades da linha;
• Haste à prova de expulsão;
• Disponível na construção com dupla vedação, o que proporciona maior segurança quando utilizadas em linha de vapor;
• Não indicada como válvula para bloqueio de fluxo;
• De fácil aplicação para trava de cadeado.

Normas de Referência

Construção
ASME B 16.34

Testes
API 598

Conexões

Flange
ASME B16.5 Classe 150

Acabamento dos Flanges

MSS-SP-6

Materiais

Corpo e Tampas
ASTM A 216 - WCB
ASTM A 351 - CF8
ASTM A 351 - CF8M

Esfera
ASTM A 351 - CF8
ASTM A 351 - CF8M
ASTM A 217 - CA 15
ICI 416

Vedações
PTFE
COMP L

Haste
ASTM A 276 - 304
ASTM A 276 - 316
SAE 1020
ASTM A 276 - 410
ASTM A 582 - 416
